LED顯示屏控制卡軟件參數如何設置？

發布日期：2024-10-11 發布人：原創 瀏覽次數：796

設置LED顯示屏控制卡軟件參數的時候，經常會遇到一些問題。比如不知道參數怎么設置，密碼是多少，找不到軟件等等。LED顯示屏控制卡生產的廠家不同，參數項的數量也不一樣。小編歸類了一下大致可分為基本參數、輔助參數以及核心參數三種：

基本參數

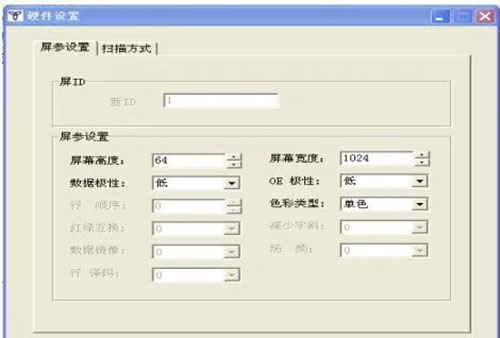

基本參數是戶外LED屏的基礎參數，如果設置不正確，則不能通信或不顯示以及顯示不正常?；緟?shù)包括顯示屏寬高度、控制卡地址、波特率、IP地址、端口號、MAC地址、子網掩碼、網關、刷新頻率以及移位時鐘頻率共10項。

輔助參數

輔助參數則是為了更好地顯示和控制而設置的參數，包括控制卡名稱、通信顯示標記、亮度以及開關屏?xí)r間共4項。

核心參數

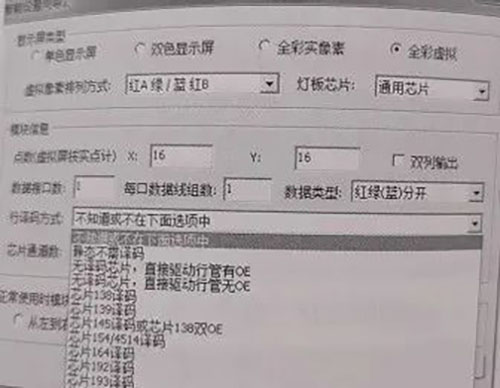

核心參數是LED戶外顯示屏所必需的參數，如果設置不正確，輕則不顯示，重則燒屏。核心參數包括級聯方向、OE極性、數據極性、顯示屏類型、顏色、掃描方式、走點順序以及行序共8項。

LED顯示屏控制軟件參數配置方法：

對于基本參數和輔助參數的配置，提供輸入框和選擇框，用戶輸入和選擇后，連接顯示屏直接設置即可。而對于核心參數，則可分別使用專業速查、智能配置和外部文件配置三種方法完成。

1、專業速查

對于常見和常用型號的顯示屏，其參數一般是固定的，這時可事先整理成文件或表，調試時選擇載入配置即可。

2、智能配置

對于不常見或不能確定的顯示屏，其參數是未知的，這時可采用智能配置，確定其配置參數，然后將其保存，供以后使用。

3、外部文件配置

將智能配置或其它方式構建的外部文件導入配置。

在核心參數的三種配置方法中，智能配置是比較重要的一種配置方法，其主要流程和功能如下：

1、啟動智能配置。

2、通過向?qū)剑層脩?hù)和顯示屏進行人機交互選擇，開始智能配置操作，通過填寫初始參數、確定OE極性/數據極性、確定顏色、確定掃描方式、確定走點順序、確定行序以及生成配置參數等步驟，完成核心參數的確定。

3、返回智能配置參數。

4、連接顯示屏，設置參數。

5、如果正確，則進行輸出參數操作。

6、選擇外部文件，保存，供以后下載使用。至此，完成顯示屏智能配置。
