LED顯示屏封裝技術大比拼
發布日期：2024-09-23
發布人： 原創
瀏覽次數：828
在LED顯示屏領域，封裝技術是決定顯示效果、耐用性和成本的關鍵因素之一。不同的封裝技術各有千秋，它們在亮度、色彩飽和度、視角、散熱性能及可靠性等方面展現出不同的優勢。接下來，就讓我們一起走進LED顯示屏封裝技術的大比拼，探索幾種主流封裝技術的特色與應用。
-
SMD（Surface Mounted Device）表面貼裝器件：
特點：SMD技術采用三合一或四合一的方式封裝RGB（紅綠藍）或RGBW（紅綠藍白）芯片，封裝體表面平滑，適合近距離觀看，能提供較好的視覺效果和寬視角。優勢：色彩均勻性好，視角寬，適用于室內高清顯示屏和租賃屏市場。局限性：散熱能力相對較弱，不適合高亮度、大尺寸的戶外應用。
-
COB（Chip on Board）芯片直接貼裝：
特點：COB技術直接將LED芯片粘貼在PCB板上，再進行封裝，減少了傳統SMD中的支架結構，提高了集成度和散熱效率。優勢：抗撞擊性強，維護成本低，能有效減少摩爾紋，提升顯示效果，尤其適合體育場館、戶外廣告等需要高穩定性的場景。
特點：Mini LED是指芯片尺寸在100微米至200微米之間的LED，Micro LED則更小，通常小于100微米。兩者均采用更精細的封裝技術，實現更高密度的像素排列。優勢：對比度高，色彩表現優異，能實現超高清顯示，同時具有良好的節能特性。Micro LED更是在分辨率、亮度和功耗上展現出革命性的潛力。局限性：目前成本高昂，尤其是Micro LED的商業化進程受限于復雜的制造工藝和高成本。

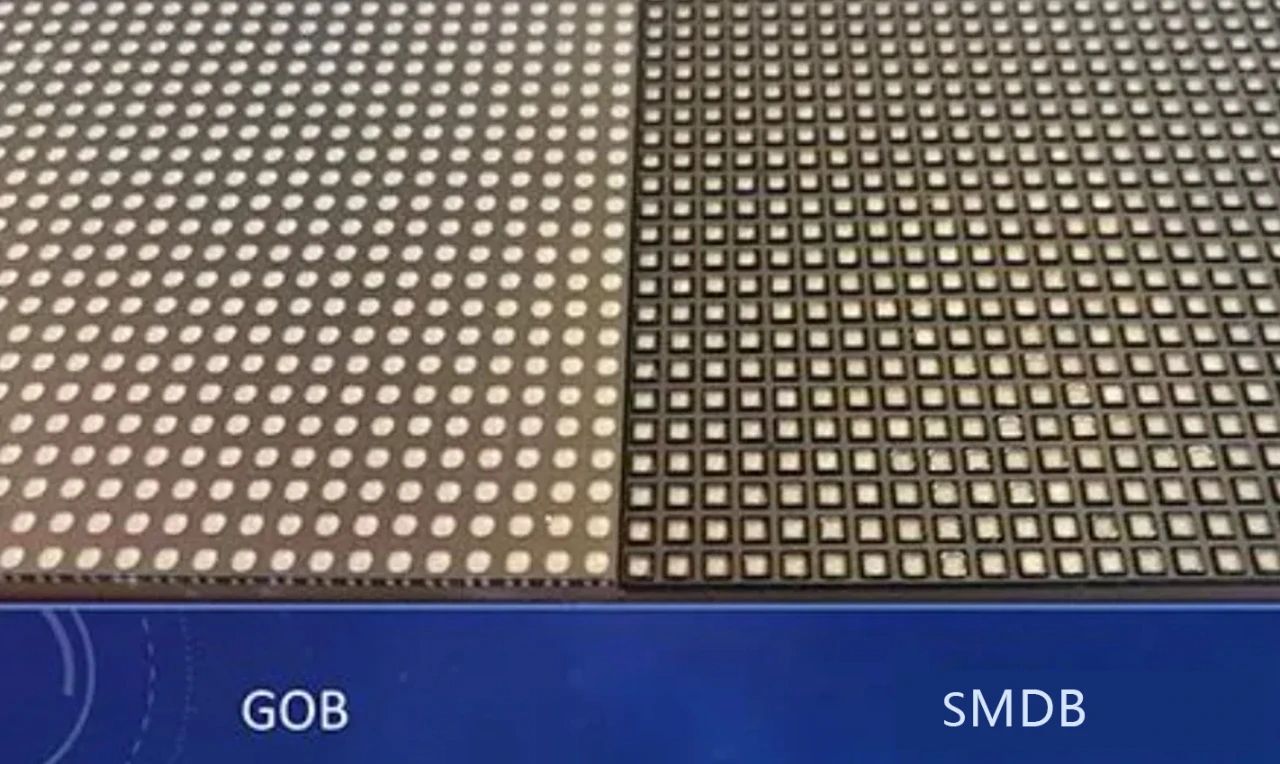

特點：在LED燈珠表面涂覆一層特殊膠體，增強防水防塵性能，延長使用壽命。優勢：提高顯示屏的防護等級，特別適用于戶外環境，增強穩定性。局限性：可能影響散熱性能，且在一定程度上增加了顯示屏的厚度。其中SMD封裝技術和COB封裝技術是兩種主要的技術路線。SMD封裝技術是一種電子元器件封裝形式，廣泛應用于電子制造業中。其主要特點包括尺寸小、重量輕、高頻特性良好、便于自動化生產、熱性能良好以及易于維修和維護。SMD封裝有多種類型，如SOIC、QFN、BGA、LGA等，每種封裝類型都有其特定的優點和適用場景 。COB封裝技術則是將芯片直接焊接在PCB上的封裝技術。這種技術主要用于解決LED散熱問題，并實現芯片與電路板的緊密集成。其特點包括封裝緊湊、穩定性好、良好的導熱性以及制造成本低。然而，COB封裝技術也存在一些缺點，如維修困難、可靠性困境以及在生產過程中的環境要求高。在市場上，新型封裝技術的快速應用推動了LED顯示屏的微距化。例如，MIP封裝技術在2024年的深圳ISLE展會上成為熱門產品路線之一，約20家LED顯示屏廠商中有三成企業展出了相關產品。這些新型封裝技術的應用預計將使得2024年中國大陸P1.5及以下顯示屏的市場銷售規模達到112億元人民幣，同比增長19% 。新型封裝技術路線的快速應用下，2024年P≤1.5 LED顯示屏的中國市場規模將達112億元，增長19%。總的來說，SMD和COB封裝技術各有特點，它們在LED顯示屏行業中的應用和競爭反映了行業技術發展的多樣性和復雜性。隨著技術的不斷進步和市場需求的變化，這些封裝技術將繼續發展和完善，以滿足更高的性能和成本效益要求。
